Макет ПТРК «Фагот»

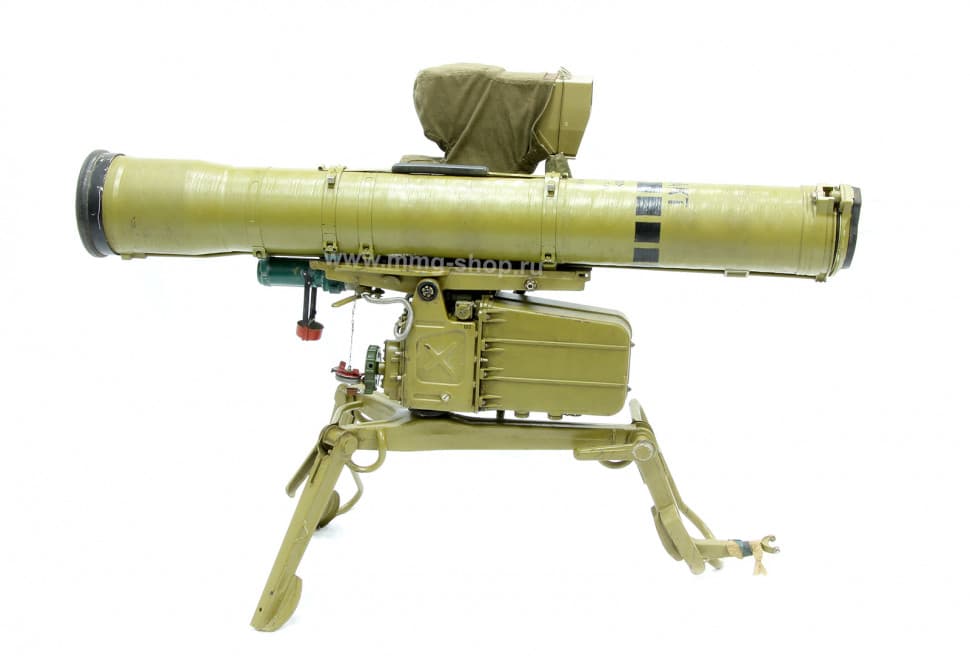

Макет ПТРК «Фагот» собран из списанной боевой пусковой установки советского переносного противотанкового ракетного комплекса 9К111, выпущенной в 1980–2000-х годах. На низкой треноге стоит блок аппаратуры управления, сверху закреплен зеленый транспортно-пусковой контейнер, он пустой, а настоящий прицел укрыт брезентовым чехлом (фото 1–3). Установка деактивированная, запустить ракету из макета невозможно.

История образца

Комплекс разработали в тульском Конструкторском бюро приборостроения вместе с ЦНИИточмаш и приняли на вооружение в 1970 году, в НАТО он получил имя AT-4 Spigot. Ракета 9М111 калибра 120 мм поражает цели на дальности от 70 м до 2 км, в том числе машины, которые идут со скоростью до 60 км/ч. Наведение полуавтоматическое: оператор держит цель в перекрестии, прибор следит за лампой в хвосте ракеты и передает ей команды по тонкому проводу, который разматывается в полете. До дальней цели ракета летит 11 секунд. Позже пусковую установку доработали под более дальнобойные ракеты 9М113 «Конкурс», а «Фагот» до сих пор стоит на вооружении многих армий.

Как устроен макет ПТРК «Фагот»

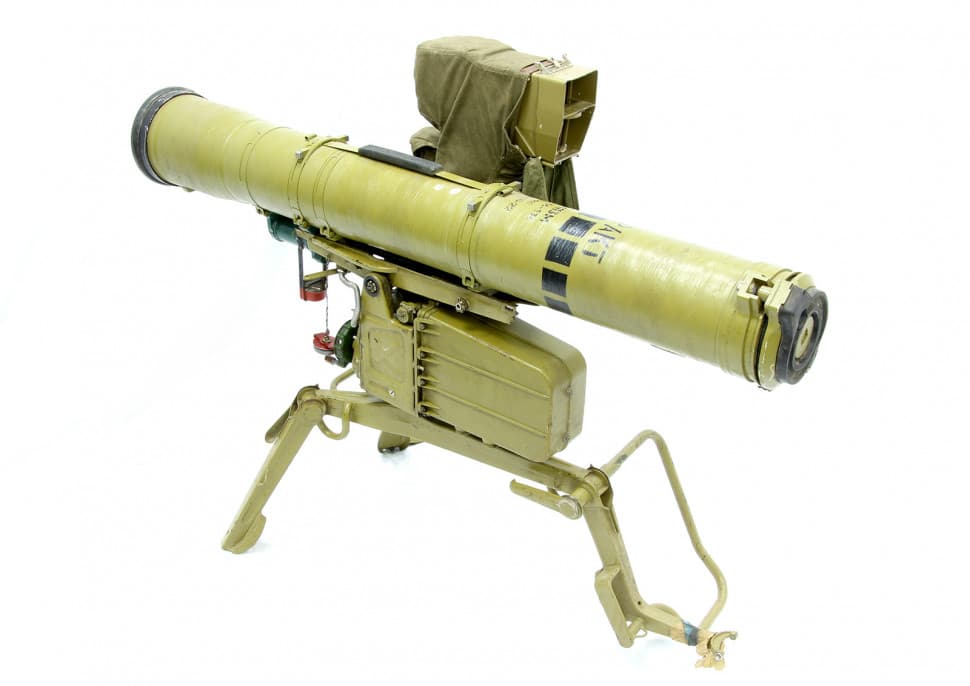

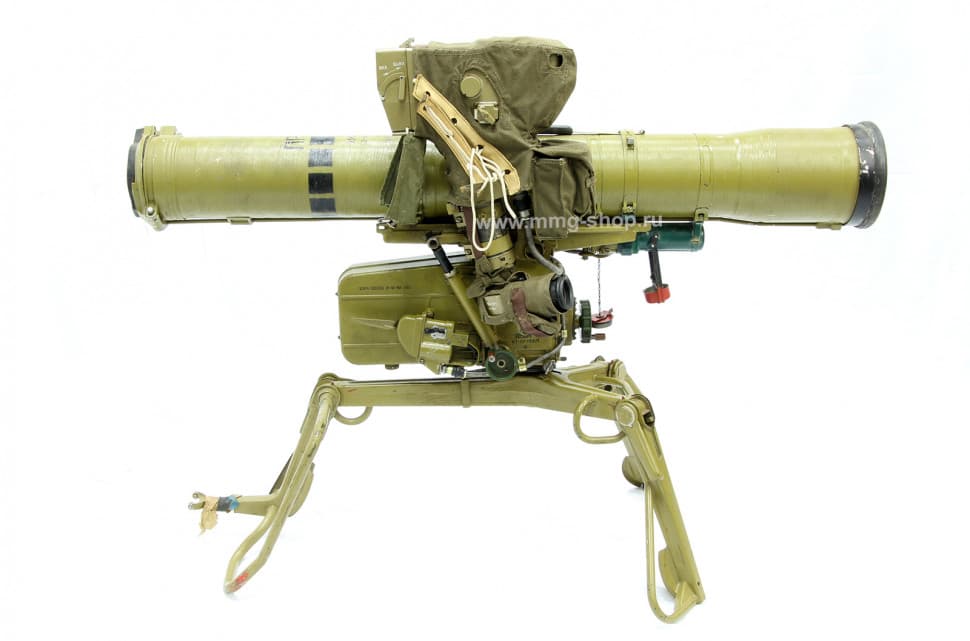

Пусковая установка 9П135 весит 22,5 кг. Ее ставят на треногу с откидными ногами, выше идет поворотная часть с механизмами наведения, к ней крепится блок аппаратуры управления с прицелом. Ракета хранится в своем контейнере длиной около 1,1 м и стартует прямо из него, а пустой контейнер после пуска снимают и ставят следующий. На фото 2 сторона оператора: прицел под чехлом, ремни и рукоятки, на фото 3 контейнер с торца. У макета установка поворачивается и меняет наклон, а ноги треноги складываются для переноски.

Характеристики

• Исходный образец: боевая пусковая установка комплекса 9К111, 1980–2000-е годы
• Ракета боевого комплекса: 9М111, калибр 120 мм
• Дальность боевого: 70–2000 м
• Наведение: полуавтоматическое, команды по проводу
• Масса пусковой установки: 22,5 кг
• Контейнер ракеты: длина 1098 мм
• Комплектация: пусковая установка, тренога, пустой контейнер, прицел, чехол, документы

Кому подойдет

Военно-патриотическим центрам и музеям, где рассказывают о противотанковом вооружении пехоты. Кадетским корпусам и клубам допризывной подготовки как учебный комплекс для занятий по устройству. Коллекционерам крупных образцов, у которых уже стоят гранатометы и пулеметы.

Вопросы и ответы

Чем ракетный комплекс отличается от гранатомета?

Граната летит туда, куда смотрел ствол в момент выстрела, а ракетой оператор управляет до самой цели, поэтому «Фагот» достает ее за 2 км. Из ствольных противотанковых систем у нас есть станковый СПГ-9 «Копье» с прямым выстрелом на 800 м.

Нужна ли лицензия на макет ПТРК?

Лицензия на покупку и хранение ММГ не нужна. На все товары есть сертификаты.

Как купить

Комплекс габаритный, способ доставки подберем при заказе: СДЭК, Почта России или транспортная компания, сертификат приложим. Перед покупкой комплекс можно осмотреть в шоуруме, он у нас в Москве, о дне приезда условимся по телефону.

Макет «Фагота» не является огнестрельным оружием и ракету пустить не может.
